哪里可以做HDI电镀填孔工艺PCB板 - 深圳市伟德创新电路科技有限公司

全世界电镀工艺PCB产业链年产值占电子元器件产业链总值的占比快速提高,是电子元器件细分化产业链中比例较大 的产业链,占据与众不同影响力,电镀工艺PCB的每一年年产值为600亿美金。电子设备的容积逐步轻巧短小精悍,通埋孔上立即叠孔是得到密度高的互联的设计构思方式 。要搞好叠孔,最先应将孔底平整性搞好。典型性的平整孔面的做法有多种,电镀工艺填孔加工工艺就是说在其中具备象征性的一种。


电镀填孔加工工艺除开能够 降低附加制造开发设计的重要性,也与现行标准的工艺技术适配,有益于得到优良的可信性。

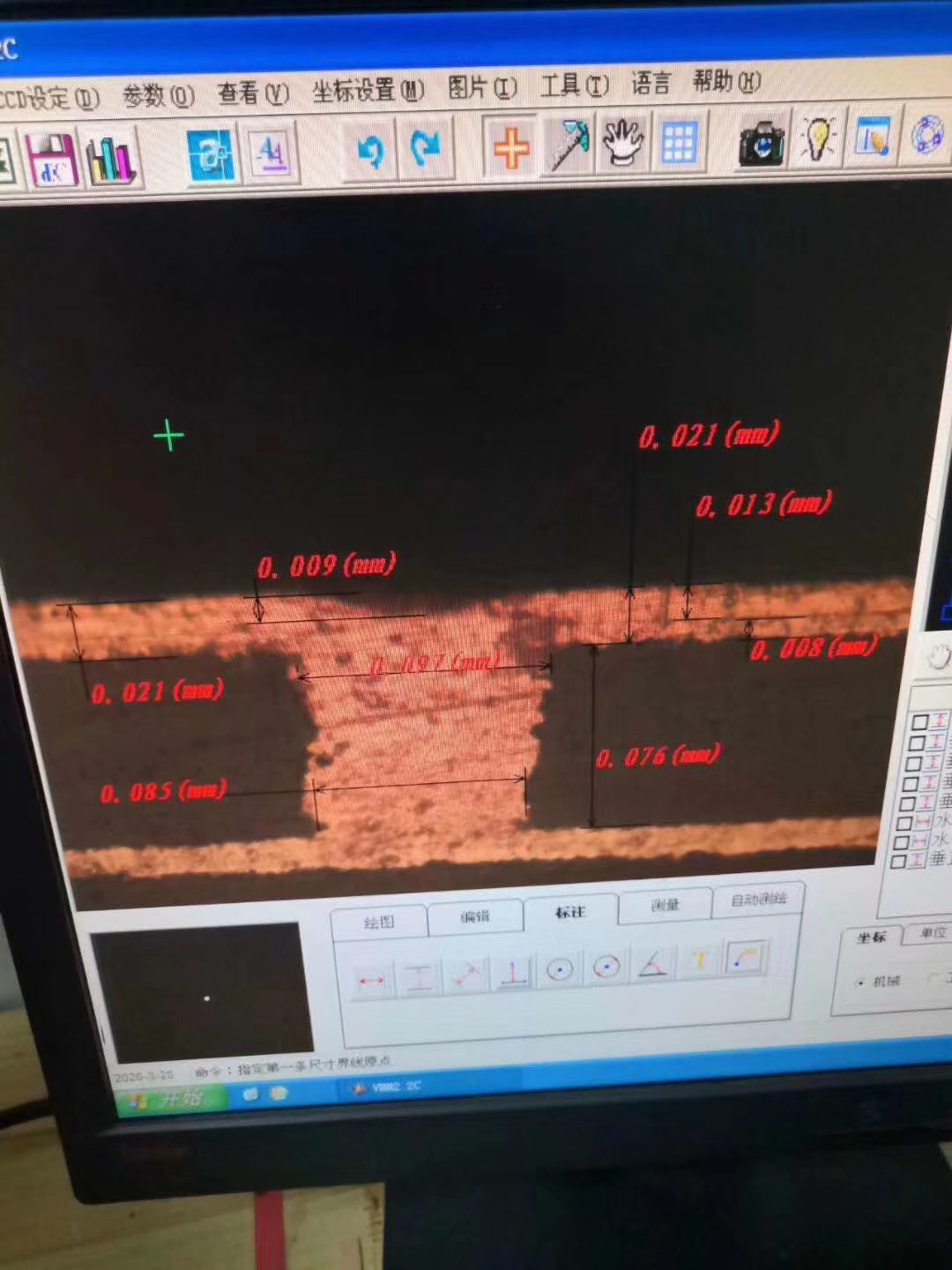

微信图片_20200324105534

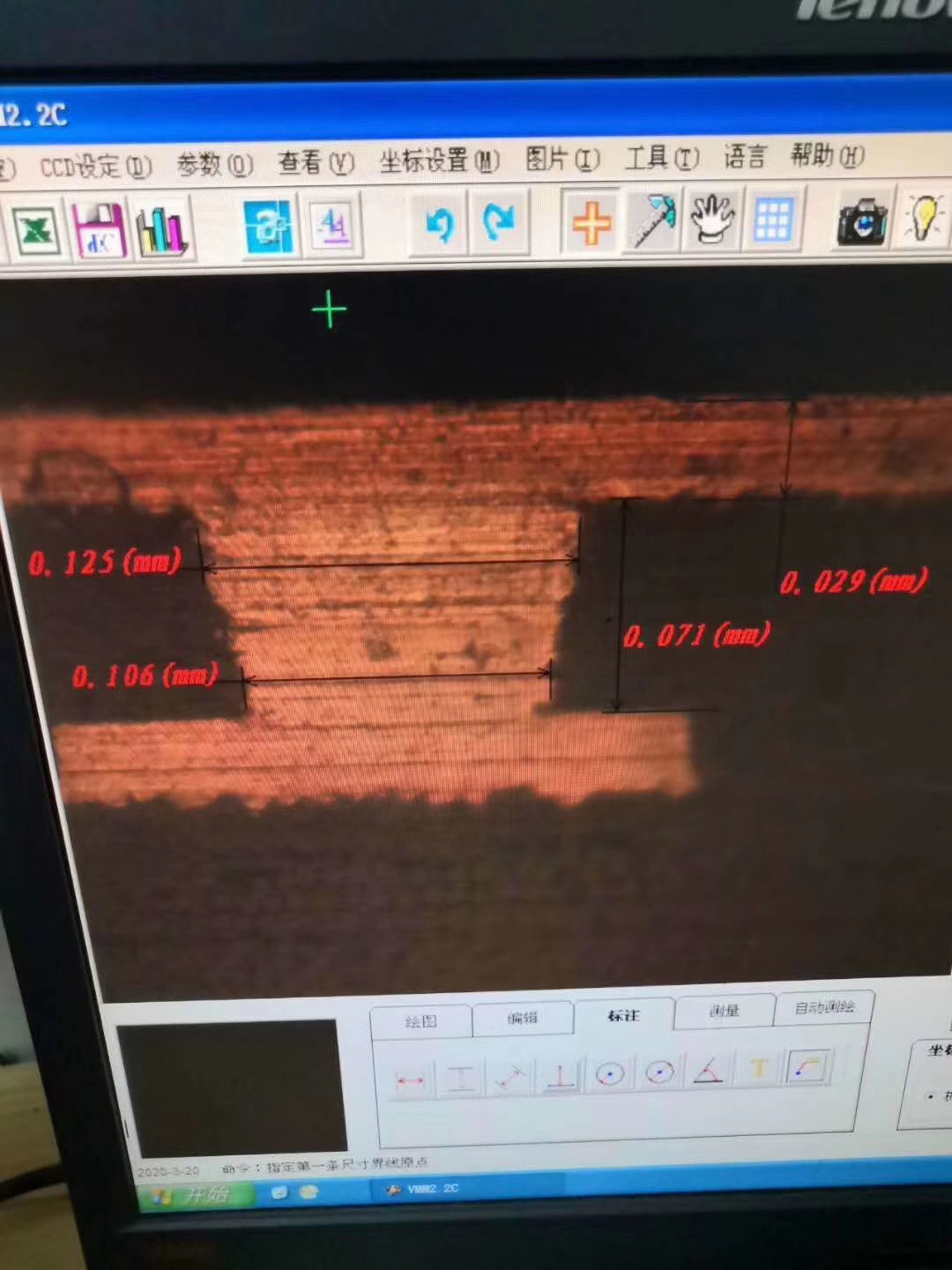

微信图片_20200324105538

电镀填孔有下列几层面的优势:

(1)有益于设计构思叠孔(Stacked)和盘里孔(Via.on.Pad);

(2)改进电气设备特性,有利于高频率设计构思;

(3)有利于热管散热;

(4)塞孔和电气设备互联一步进行;

(5)埋孔上用电镀铜铺满,可信性更高,导电率比得上导电胶更强。


物理学危害主要参数:

必须科学研究的物理学主要参数有:阳极氧化种类、阳阴极间隔、电流强度、搅拌、溫度、镇流器和波型等。

(1)阳极氧化种类。提到阳极氧化种类,无非是可溶阳极氧化与不可溶阳极氧化。可溶阳极氧化一般是含磷铜球,非常容易造成阳极泥,环境污染镀液,危害镀液特性。不可溶阳极氧化,亦称可塑性阳极氧化,一般是涂敷有钽和锆混和金属氧化物的钛网来构成。不可溶阳极氧化,可靠性好,不用开展阳极氧化维护保养,无阳极泥造成,单脉冲或交流电镀均可用;但是,防腐剂使用量很大。

(2)阳阴极间隔。电镀工艺填孔加工工艺中负极与阳极氧化中间的间隔设计构思是十分关键的,并且不一样种类的机器设备的设计构思也各有不同。但是,必须强调的是,不论怎样设计构思,都不可违反法拉第一基本定律。

3)拌和。拌和的类型许多 ,有机械设备摆动、电振动、气振动、气体拌和、水射流(Eductor)等。

针对电镀工艺填孔,一般都趋向于在传统式铜缸的配备基本,提升水射流设计构思。但是,到底是底端射流還是侧边水射流,在主缸射流管与气体拌和管怎样合理布局;每钟头的射总流量为是多少;水射流管与负极间隔是多少;假如是选用侧边水射流,则水射流是在阳极氧化前边還是后边;假如是选用底端水射流,是不是会导致拌和不匀称,镀液拌和上弱下强;水射流管上水射流的总数、间隔、视角全是在铜缸设计构思时迫不得已考虑到的要素,并且也要开展很多的实验。

此外,最理想化的方法就是说每根水射流管都连接蒸汽流量计,进而做到监控器总流量的目地。因为射总流量大,水溶液非常容易发烫,因此温控也很关键。

(4)电流强度与溫度。低电流强度和超低温能够 减少表层铜的堆积速度,另外出示充足的Cu2和光亮剂到孔内。在这类标准下,填孔工作能力足以提升,但另外也减少了电镀工艺高效率。

(5)镇流器。镇流器是电镀中的一个关键步骤。现阶段,针对电镀工艺填孔的科学研究多限于全板电镀工艺,倘若充分考虑图型电镀工艺填孔,则负极总面积将越来越不大。这时,针对镇流器的输出精度明确提出了很高的规定。

镇流器的输出精度的挑选应依商品的线框和焊盘的规格而定。线框愈细、孔愈小,对镇流器的精密度规定应更高。一般应挑选输出精度在5%之内的镇流器为宜。挑选的镇流器精密度过过高提升机器设备的项目投资。镇流器的輸出电缆线布线,最先应将镇流器尽可能放置在镀槽旁边,那样能够 降低輸出电缆线的长短,降低浪涌电流上升时间。镇流器輸出电缆线规格的挑选应考虑在80%较大 輸出电流量时輸出电缆线的路线压力降在0.6V之内。一般是按2.5A/mm:的电缆载流量来计算所需的电缆线截面。电缆线的截面过小或电缆线长短太长、路线压力降很大,会造成 输配电流达不上生产制造需要的电流。

针对槽宽敞于1.6m的镀槽,应考虑到选用多边进电的方法,而且多边电缆线的长短应相同。那样,才可以确保多边电流量偏差操纵在一定范围之内。镀槽的每根飞巴的双面应各联接一台镇流器,那样能够 对件的2个面的电流量各自给予调节。

(6)波型。现阶段,从波型视角看来,电镀工艺填孔有单脉冲电镀工艺和交流电镀二种。这二种电镀工艺填孔方法早已许多人科学研究过。交流电镀填孔选用传统式的镇流器,实际操作便捷,可是若在制版工艺偏厚,就束手无策了。单脉冲电镀工艺填孔选用PPR镇流器,操作流程多,但针对偏厚的在制版工艺的生产能力强。


基钢板的危害

基钢板对电镀工艺填孔的危害都是不容忽视的,一般有物质层原材料、孔形、厚径比、有机化学铜涂层等要素。

(1)物质层原材料。物质层原材料对填孔有危害。与玻璃纤维提高原材料对比,非夹层玻璃提高原材料更非常容易填孔。特别注意的是,孔壁玻璃纤维突显物对有机化学铜有不好的危害。在这样的事情下,电镀工艺填孔的难题取决于提升有机化学涂层種子层(seedlayer)的粘合力,并非填孔加工工艺自身。

实际上,在玻璃纤维提高基钢板上电镀工艺填孔早已运用于具体生产制造中。

(2)厚径比。现阶段对于不一样样子,不一样规格孔的填孔技术性,无论是生产商還是房地产商都对其十分重视。填孔工作能力受孔厚径比的危害挺大。相对性而言,DC系统软件在商业服务上运用大量。在生产制造中,孔的规格范畴将更窄,一般直徑80pm~120Bm,深度40Bm~8OBm,厚径比不超出1:1。

(3)有机化学滚镀层。有机化学铜涂层的薄厚、匀称性及有机化学滚镀后的置放時间都危害填孔特性。有机化学铜过薄或薄厚不匀,其填孔实际效果较弱。一般,提议有机化学铜薄厚》0.3pm时开展填孔。此外,有机化学铜的空气氧化对填孔实际效果也是不良影响。
